Illuminazione pubblica a LED – intermezzo

21 Ottobre 2009 at 1:59 pm | In Editoriali, Illuminotecnica | 28 Comments
Tags: Il giornale dell'ingegnere, Illuminazione Pubblica, Illuminazione stradale, Illuminotecnica, LED, Paolo Soardo, Risparmio energetico, SAP, UNI 11248

urtroppo sono una persona che quando legge un giornale non prende la cosa alla leggera e pretende che gli articoli, soprattutto quelli tecnici, siano in qualche modo sorretti da precisi riferimenti bibliografici (potete quindi immaginare, visto lo stato della stampa italiana, il sentimento con cui ogni giorno mi accingo a leggere un giornale). Per questo motivo la lettura dell’articolo dell’ing. Paolo Soardo uscito sul numero dell’ 11-15 giugno 2009 del “Giornale dell’Ingegnere” ha suscitato in me un senso di profonda inquietudine e stupore.

In prima pagina infatti si legge che, secondo l’ing. Soardo, le “leggi regionali degli ultimi anni […] con prescrizioni dettagliate […] di fatto bloccano l’innovazione ed aumentano i consumi energetici.”[1]
Ora, siamo sicuri che l’ UNI sia un organo di tutto rispetto, ma mi pare che liquidare in questa maniera leggi approvate da organi altrettanto degni di rispetto sia perlomeno ingiusto; inoltre sminuire in questo modo le leggi regionali rischia di travisare il carattere di fondo con cui sono state costituite, che è quello della limitazione delle dispersioni della luce verso l’alto ed una maggiore attenzione ai consumi energetici degli impianti. Perché se da un lato è vero che il cosiddetto “inquinamento luminoso” solo in minima parte è provocato dal flusso diretto delle sorgenti luminose verso la sfera celeste, appare altrettanto ovvio che limitare queste dispersioni non può che giovare all’economia di un impianto di illuminazione. Inoltre l’adozione da parte di alcun leggi regionali di un rapporto minimo di interdistanza/altezza (affiancato ovviamente all’indicazione di garantire le cd/mq richieste dalle categorie illuminotecniche, senza eccedere nei risultati) limita notevolmente i consumi possibili nelle installazioni stradali.
Negare queste istanze significa voler ancora una volta rimanere impassibili di fronte alle richieste di molti cittadini (non solo associazioni di astrofili) che ritengono loro diritto poter osservare il cielo stellato sopra le loro teste, limitando i consumi (anziché aumentandoli come afferma l’ing. Soardo) ed ottimizzando i sistemi di illuminazione; non esistono solo gli utenti delle strade o i produttori di corpi illuminanti, esistono anche le persone e animali e piante che devono convivere con questi sistemi.
Da che mondo è mondo poi non sono mai state le leggi a bloccare l’innovazione (tanto più leggi regionali se mi è permesso), semmai i conflitti fra poteri contrastanti o le leggi di mercato.

Passando quindi al resto dell’articolo, a pagina 4 dello stesso numero l’ing. Soardo giustamente cita la norma di riferimento per gli impianti di illuminazione stradale, la UNI 11248, e riconosce che la “norma prescrive solo categorie illuminotecniche di riferimento peri vari tipi di strada, che il progettista può modificare in base ad un analisi dei rischi, valutando una serie di parametri di influenza di cui la norma riporta qualche esempio, per indirizzare, ma non imporre, le scelte progettuali”[1] [Ndr: il grassetto è mio].

Fino a qui tutto bene. Poi, così, di punto in bianco, Soardo lancia la sua “boutade”, dicendo che “con la luce bianca si risparmia il 50% di energia rispetto agli impianti attuali dotati di lampade al sodio alta pressione”. Questo dato, a dir poco fantasmagorico, viene giustificato in base al fatto che “da tempo è noto che l’impiego di luce bianca con indice di resa dei colori superiore a 60 agevola la percezione degli ostacoli in visione periferica ed i condizioni mesopiche”.
A parte la totale assenza dei riferimenti bibliografici da cui queste informazioni sono state prese (tanto più in virtù del fatto che l’affermazione sul risparmio è molto pesante), mi sembra molto poco pofessionale presentare questi dati senza nemmeno un esempio pratico di come questo risparmio potrebbe venire conseguito.

1) Un primo paragone

Bene, a questo sopperisco io: prendiamo come esempio una “classica” strada italiana, con carreggiata di 6m, installazione unifilare a 7m e categoria di riferimento ME4b. Per rendere le cose più interessanti consideriamo un apparecchio che monta la lampada al sodio meno performante, quella da 70W e lo confrontiamo con uno dei migliori apparecchi a LED in circolazione, con la stessa tipologia di installazione.

L’apparecchio a LED è un apparecchio fra i più performanti in circolazione, monta 60 LED alimentati a 350 mA ed ha un consumo complessivo di circa 75 W. I calcoli illuminotecnici non sono miei, ma mi sono stati forniti dalla stessa ditta (così non si può dire che baro ):

Vorrei far notare come il coefficiente di manutenzione sia 0,90 e, seppur non lo condivido, ho voluto lasciare apposta i calcoli così come sono.

L’apparecchio a sodio alta pressione invece monta un alimentatore elettronico ed assorbe 75 W (quindi la medesima potenza) ed è montato alla stessa interdistanza:

Come si può vedere, l’apparecchio a LED non consuma di meno; inoltre l’apparecchio a SAP ha le stesse prestazioni con un coefficiente di manutenzione più basso: per entrambi i casi si può stimare un consumo di circa 2,68 W/m.

A questo punto sento già l’obiezione: ma lo sconto di categoria? Facciamo pure i calcoli con lo sconto di categoria, supponendo che non esistano lampade SAP con indice di resa cromatica maggiore di 60 (cosa che al contrario è vera e quindi qualsiasi beneficio usufruito dai LED può benissimo essere esteso ai SAP con indice di resa cromatica più elevato). Grazie a questo sconto, possiamo utilizzare un apparecchio a 40 LED ora.
Ma se facciamo i pignoli, bisognerebbe pure ritoccare il coefficiente di manutenzione che, come già ho spiegato, per un LED dovrebbe essere almeno di 0,73.

In questo caso abbiamo un interdistanza di 26m, per un consumo di circa 1,92 W/m, pari al 28% in meno della sorgente a sodio alta pressione. Insomma: rispetto alla peggiore lampada al sodio in circolazione il migliore degli apparecchi LED, usufruendo anche dello sconto di categoria riesce a risparmiare solo il 28% (in fondo c’era da aspettarselo, visto che passare da 0,75 cd/mq a 0,50 cd/mq c’è un salto di circa il 33%)! Dove è finito il millantato 50% ?!?
Inoltre va notato che l’indice di abbagliamento risulta proprio al limite massimo superiore (cosa che, sommata alla luce bianca, potrebbe provocare effetti fastidiosi).

Ma parliamo di soldi

Voglio essere buono. Ammettiamo pure che coi LED si risparmi il 50%, come dice l’ing. Soardo, e quindi, a titolo esemplificativo, consideriamo 1 km di linea come vista sopra: per un interasse di 28 m avremo circa 35 apparecchi di illuminazione.
Considerando 2,68 W/m e 4000h di funzionamento, avremo un consumo di 10720 kWh-anno a chilometro; un risparmio del 50% comporta quindi un risparmio di 5360 kWh-anno a chilometro.
Il costo dell’energia oggi si aggira attorno a 0,12 euro/kWh e quindi abbiamo un risparmio annuo per chilometro di installazione di circa 643 euro.
Bene. Ora calcoliamo quanto costano gli apparecchi: un apparecchio SAP costa mediamente 250 euro (compresa installazione), mentre un apparecchio LED si aggira sugli 800 (compresa installazione). Per 35 punti luce pagheremo 8.750 euro per i SAP e 28.000 euro per i LED, con una maggiorazione di costo di 19.250 euro quindi se volessimo comprare i LED (per risparmiare questo famigerato 50%) a chilometro pagheremo in più 19.250 euro.
Ora è facile calcolare l’ammortamento di questo investimento: 19.250 euro / 643 euro che fa circa 30 anni!

In realtà questi soldi non si ammortizzeranno mai, perchè dopo 15 anni (le famigerate 60000h) i LED saranno da sostituire, con ulteriori costi che si sommeranno agli investimenti iniziali, senza possibilità di ammortamento.

Per ulteriori confronti fra sorgenti tradizionali e sorgenti a LED vi lascio alla terza parte degli articoli dedicati. Per ora questa breve dimostrazione era incentrata a dimostrare che parlare è facile, ma dimostrare le cose risulta molto arduo.
Inoltre nessun calcolo illuminotecnico può sostituire la valutazione sul campo: consiglio a tutti quelli che affermano ancora che il solo fatto di installare sorgenti a LED possa apportare a risparmi immediati di visitarsi Torraca, oppure di comprarsi un LED e fare i confronti dal vero di illuminazione e consumi.

2) Una doverosa precisazione

Dopo aver letto le affermazioni dell’ing. Soardo mi sono quindi sentito in dover di rispondere, per fare finalmente chiarezza.

Di seguito pertanto vi ripropongo la mia lettera pubblicata a pag.11 del numero del 15 settembre 2009 del “Giornale dell’Ingegnere” [Ndr. il testo non è in corsivo pur essendo una citazione, in quanto è comunque espressione del mio pensiero]:

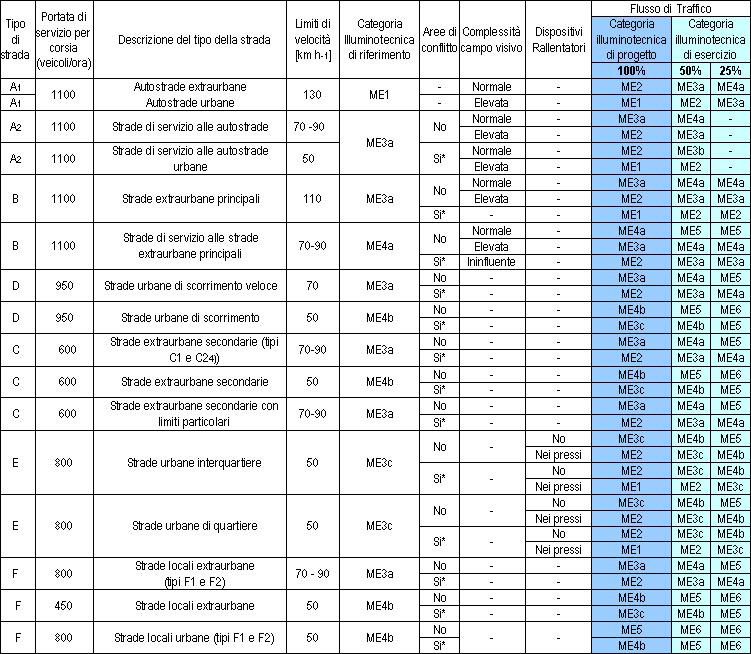

UNI 11248 e tabella 2

In base alla nuova normativa il progettista illuminotecnico assume un’importanza fondamentale nella corretta valutazione ed individuazione delle soluzioni più opportune per ogni ambito progettuale.
La norma UNI 11248 individua le prestazioni illuminotecniche degli impianti di illuminazione e, per far questo, delinea una categoria illuminotecnica di riferimento per ogni tipologia di strade.
In base all’analisi dei rischi ed ai parametri di influenza considerati dal progettista illuminotecnico, viene quindi definita una categoria illuminotecnica di progetto, in base alla quale verrà effettuato il progetto di massima per ogni zona di studio presa in considerazione e considerando un flusso di traffico pari al 100% di quello associato al tipo di strada.
Infine, in base al flusso di traffico effettivo presente nelle varie ore della giornata, è possibile definire più categorie illuminotecniche di esercizio (come illustrato nella figura A.1 presente nella norma stessa) su cui effettuare eventuali sconti di categoria.
Se è vero che un ingegnere accorto e competente può sopperire a questo compito in maniera adeguata è altrettanto palese che la maggioranza dei professionisti del settore risulta essere spaesata e confusa. Valga per tutti il prospetto 3 della norma UNI 11248 riportata nell’articolo dell’ing. Soardo: tale schema rappresenta un esempio della possibile variazione di categoria illuminotecnica in relazione ai parametri di influenza emersi dall’analisi dei rischi. Questi valori, come cita la norma “sono forniti a titolo informativo”, cioè non hanno valore normativo e possono pertanto essere modificati o ampliati in base alle necessità riscontrate dal progettista illuminotecnico. Ad esempio qualora un progettista, affrontando il progetto di illuminazione di una strada in montagna, ritenesse l’attraversamento di animali durante le ore notturne fonte di pericolo, potrebbe avere tutte le ragioni ad aumentare la classe di riferimento. Allo stesso modo un progettista che ritenesse l’indice di resa colori un parametro non significativo potrebbe tranquillamente ignorare le prescrizioni relative allo sconto dato da un’elevata resa cromatica (tanto che in calce alla tabella dovrebbe apparire l’avvertenza che lo sconto dovuto alla resa cromatica è legittimo solo se “in relazione a esigenze di visione periferica verificata nell’analisi dei rischi”).
A questo punto però è opportuna una precisazione dei termini utilizzati ed una spiegazione che motivi l’avvertenza in calce.
L’occhio umano funziona pressoché come una macchina fotografica, in cui la pellicola è sostituita dalla retina. Questa è formata da due diverse tipologie di cellule sensibili alla luce: i coni ed i bastoncelli. A grandi linee, i coni permettono la visione del colore, riescono a definire i particolari della scena osservata e sono concentrati nella parte centrale della retina, chiamata fovea; i bastoncelli forniscono una visione monocromatica, hanno una definizione dei particolari molto bassa, ma in compenso sono molto sensibili alla luce e sono disposti in grande quantità lungo tutta la retina.
Per questi motivi l’acuità visiva (capacità di distinguere i particolari di una scena osservata) risulta massima in corrispondenza della zona foveale (per un angolo visivo inferiore ai 5°) e decresce rapidamente: l’aumento di densità dei bastoncelli verso le zone periferiche non riesce a sopperire alla diminuzione dei coni in termini di acuità visiva; in fondo sappiamo tutti che tentare di leggere con la periferia della retina o in condizioni di luce scarsa, ovvero usando il sistema dei bastoncelli, non dà buoni risultati.
Risulta inoltre chiaro perchè la visione diurna (chiamata fotopica), mediata soprattutto dai coni, sia caratterizzata dalla visione a colori, mentre quella notturna (chiamata scotopica), mediata soprattutto dai bastoncelli, sia caratterizzata da una visione monocromatica.
In base a queste osservazioni il CIE ha definito due curve di ponderazione (con un valore di picco pari a 1), riportate nel disegno sottostante, che misurano l’efficienza visuale a varie lunghezze d’onda nel caso di luminosità diurna (curva bianca – visione fotopica) e notturna (curva nera – visione scotopica).

Dal grafico si può notare come la visione fotopica abbia un picco corrispondente alle lunghezze d’onda di una luce giallo-verde, mentre quella scotopica di una luce azzurra: lo spostamento del massimo di sensibilità, dovuto all’utilizzo prima di coni e poi di bastoncelli è denominato effetto Purkinije. I bastoncelli, che funzionano in condizioni di bassa visibilità, vedono meglio il blu di quello che fanno i coni, i quali possono vedere luce profondamente rossa, luce che per i bastoncelli appare nera. Lo possiamo sperimentare di persona prendendo due pezzi di carta colorata rossa e blu: in condizioni di buona luminosità, risulta più luminoso il pezzo rosso, passando all’oscurità l’effetto si inverte.
A livello internazionale, è stata scelta la curva fotopica per “mediare” i valori del flusso luminoso uscente dalle singole sorgenti. La potenza espressa dal flusso luminoso viene “pesata” in base alla sensibilità dell’occhio umano alla luce diurna secondo la seguente formula:

in cui il primo termine esprime il flusso vero e proprio definito come energia luminosa emessa da una sorgente per unità di tempo ed il secondo è la curva fotopica V(λ) espressa sopra.
Questo però porta a due problemi: il primo è dovuto al fatto che l’illuminazione stradale si colloca in un ambito che non è né fotopico né scotopico e che viene appunto chiamato mesopico (definito generalmente dall’intervallo di luminanza compreso fra 0,001 e 3 cd/mq); il secondo, strettamente legato al primo, è quello che in tale ambito la valenza della curva di ponderazione fotopica non è del tutto esatta.
Negli ultimi anni sono stati condotti diversi studi sull’illuminazione mesopica, fra cui vorrei citare “Mesopic lightning conditions and pedestrian visibility”, in INGINERIA ILUMINATULUI, 11-2003, “Mesopic visual efficiency IV: a model with relevance to nighttime driving and other applications”, in LIGHTNING RESOURCE TECNOLOGY, 03-2007 ed il lavoro svolto dal CIE nel documento denominato CIE TC1-58.
Grazie a questi studi è emerso che in ambito mesopico sia i coni che i bastoncelli concorrono alla definizione del compito visivo. In particolare la sensibilità spettrale dell’occhio non cambia quando i livelli di illuminazione raggiungono l’area mesoscopica per angoli visuali ristretti e quindi la curva fotopica V(λ) rimane una misura valida per la visione foveale a basse luminanze (almeno fino a livelli di 0,01 cd/mq, altamente al di sotto della più bassa luminanza prevista dalle norme per l’illuminazione stradale). Invece, in situazioni in cui le informazioni vengono catturate anche da una visione periferica (angolo visivo di 15°-20°), i bastoncelli assumono un ruolo dominante: in questi casi una lampada con forte componente blu dello spettro luminoso apporterebbe miglioramenti alla visione periferica e quindi all’identificazione di oggetti fuori dal campo foveale, soprattutto col diminuire della luminosità.
I modelli di curve mesopiche proposti da questi studi indicano un aumento relativo della luminosità percepita (fino al 30% in più) con sorgenti a forte componente blu dello spettro luminoso nei casi sopra riportati.
Fatta questa (lunga) premessa, si può dunque comprendere perché la tabella richiama al fatto che la riduzione di classe deve essere motivata con esigenze di visione periferica.
Quello che però rimane oscuro è il ricorso all’indice di resa cromatica: il miglioramento delle prestazioni visive in ambito mesopico ed esigenze di visione periferica si ottiene unicamente per quelle lampade che hanno un elevato rapporto “capacità scotopica”/”capacità fotopica” e quindi per spettri che concentrano i loro valori sul picco della curva scotopica.
Come ben sa chi si occupa di progettazione illuminotecnica, l’indice di resa cromatica è fra gli indici meno significativi di una sorgente luminosa, in quanto basato sulla restituzione fedele di pochi colori su tutta la gamma dello spettro visibile. Per assurdo una sorgente luminosa potrebbe avere un indice di resa cromatica superiore a 60 senza aver emissioni rilevanti sulla fascia blu dello spettro luminoso e quindi non apportare alcun miglioramento alla visione mesopica.
Allo stesso modo desta molte perplessità il fatto che un indice di resa cromatica inferiore a 30 comporterebbe un aumento della classe: non vi sono “indici al ribasso” nelle pubblicazioni sopra citate e per la sicurezza stradale mi pare più importante vedere un ostacolo e vederlo bene, non riuscire a distinguerne il colore; non contiamo poi il fatto che tutte le sorgenti “tradizionali” al sodio verrebbero per questo penalizzate e quindi la norma sovvertirebbe completamente ciò che è stato finora il normale calcolo illuminotecnico.
Inoltre, come indica la stessa tabella, qualora si presentassero ostacoli al di fuori dell’area stradale (tali da giustificare la necessità di una visione periferica), occorrerebbe aumentare la categoria illuminotecnica (arrivando comunque a un pareggio allora) visto che molto probabilmente si tratterebbe di “intersezioni e/o svincoli a raso” oppure “passaggi pedonali”.
Per contro, la maggioranza delle strade italiane consta di strade locali con carreggiata di circa 6m e, a volte, marciapiedi a lato; in questi casi la visione foveale o parafoveale (mediata quindi dai coni e pertanto legata a una ponderazione fotopica che, sempre secondo gli studi condotti sopra, non viene “migliorata” da sorgenti a luce bianca) copre in maniera adeguata il campo visivo stradale.
Mi sono sentito in dovere di fare queste precisazioni poiché molto spesso la tabella incriminata viene riportata tale e quale da numerosi professionisti, indipendentemente dalle condizioni al contorno. Lo stesso dicasi per molti produttori, che motivano il risparmio energetico dei propri apparecchi citando lo sconto apportato da tale tabella, senza considerare gli specifici ambiti di applicazione. Questa tabella, nata giustamente come esempio di applicazione dei parametri di influenza, sta diventando la croce e delizia di chi cerca di speculare sulle prestazioni dei proprio prodotti.
Invito pertanto chiunque a prestare attenzione a tale genere di proclami, ricordando che i progetti illuminotecnici possono essere firmati solo da professionisti abilitati e non da produttori e certificatori.

Fonti luminose con spettro prevalentemente blu

L’utilizzo di fonti luminose con spettro tendente al blu (come i LED o gli ioduri metallici indicati nell’articolo) secondo diversi studi (fra cui “Action spectrum for melatonin regulation in humans: evidence for a novel circadian photoreceptor” in J. Neurosci 21(16) del 2001e “An action spectrum for melatonin suppression: evidence for a novel non-rod, non-cone photoreceptor system in humans” in J.Physiol, 535 del 2001) potrebbe provocare alterazioni nella produzione di melatonina (con conseguente alterazione del ritmo circadiano) non solo nell’uomo, ma nell’intera fauna sottoposta a questa illuminazione.
Senza creare facili allarmismi, non sarebbe più saggio valutare con cautela l’applicazione estensiva di queste sorgenti luminose, anziché pentirci quando sarà troppo tardi?
Non solo: con l’invecchiare dell’occhio, si ha un progressivo ingiallimento del cristallino e della cornea ed un intorpidirsi dell’umor vitreo e per questi motivi la luce che maggiormente viene diffusa all’interno dell’occhio è quella di lunghezza d’onda minore (blu). Perciò, per la popolazione anziana, la luce più efficace per produrre abbagliamento è proprio quella con una forte componente blu, che andrebbe quindi evitata nelle installazioni stradali.
Volevo inoltre far notare che esistono ad esempio sorgenti LED a “luce calda” che potrebbero evitare questi effetti collaterali (impiegando temperature di colori di circa 3500 °K) e migliorare la qualità della luce urbana: non credo che illuminare le città con luci da “vetrina da negozio” o peggio da “banco frigo” possa migliorare la condizione odierna.
E’ vero che l’uomo ha vissuto da sempre sotto la luce del sole, ma è altrettanto vero che si suppone che durante la notte stia al buio (o alla penombra almeno) e dorma: non credo che nessuno di noi voglia vivere 24 ore su 24 sotto la luce solare. L’illuminazione notturna deve essere un “aiuto discreto” alla qualità e sicurezza urbana e non deve incidere pesantemente sull’ambiente circostante: per questo motivo le leggi regionali contro l’inquinamento non saranno certo perfette, ma almeno cercano di contrastare gli effetti indesiderati dell’illuminazione notturna.
Auspicherei pertanto che le linee guida di prossima pubblicazione possano fornire indicazioni precise a riguardo e non fossero uno “sconto tecnico” per i produttori di apparecchi di illuminazione.

Risparmio energetico

La questione del risparmio energetico appare di estrema urgenza, ma questo non significa dover forzare a tutti i costi la normativa.
L’illuminazione è una materia complessa, che necessita non solo di una buona tecnica ma anche di competenza sul campo: diminuire di una categoria può significare poco o nulla sulla carta, ma nella realtà si traduce in una percezione ben diversa della luce.
Anziché quindi applicare sconti di categoria basandosi su glosse non del tutto chiare, vorrei ricordare, a titolo informativo, che ad oggi è possibile ottimizzare un impianto di illuminazione pubblica, al fine di favorire il risparmio energetico attraverso:
a) riduzione del flusso luminoso attuata in cabina o punto-punto in relazione alle diverse categorie illuminotecniche di esercizio: in questo modo si può ottenere fino al 40% di risparmio energetico
b) sostituzione dei vecchi apparecchi illuminanti con nuovi che permettano di mantenere lo stesso illuminamento, ma con maggiori interdistanze e minori potenze di utilizzo
c) integrazione degli apparecchi illuminanti con sistemi alternativi di produzione di energia, come fotovoltaico ed eolico
d) possibilità di accensione degli apparecchi “on demand”
Inoltre vorrei ricordare che non esistono solo LED e ioduri metallici, ma anche lampade al sodio che presentano elevati indici di resa cromatica: teoricamente sarebbe quindi possibile ottenere gli stessi sconti mantenendo le soluzioni già presenti e non si avrebbero gli “effetti indesiderati” dovuti agli apparecchi citati nell’articolo di Soardo.
Purtroppo mi rendo conto che in Italia la materia è spesso ignorata o sottovalutata e pertanto ci si avvicina a questi temi senza la dovuta preparazione; inoltre ci si auspicherebbe che le norme venissero corroborate da indicazioni precise e coerenti con le ultime ricerche, non da tabelle che creano unicamente confusione (soprattutto in chi non è così padrone della materia).
Le Leggi Regionali non saranno certo infallibili, ma a quanto pare fino ad ora sono state le uniche a porre il problema dell’inquinamento luminoso e della riduzione dei consumi in maniera cogente; a tal riguardo da tempo noi progettisti stiamo aspettando una normativa unificata per tutto il territorio nazionale.[2]

3) La risposta

La risposta dell’ing. Soardo non si è fatta attendere e già a pag. 12 del numero del 15 settembre 2009 del “Giornale dell’Ingegnere” si può leggere che: “la norma UNI 11248 non penalizza le lampade al sodio alta pressione”. Ma come? Se avete inserito una tabella in cui viene detto che lampade con basso indice di resa cromatica (come le lampade al sodio comuni) devono essere penalizzate di una categoria?
Inoltre “la luce bianca con elevato indice di resa dei colori viene avvantaggiata in base alle esperienze scientifiche pubblicate in sede internazionale”[2]. Bene: quali sono queste “esperienze scientifiche”? Sono le stesse che ho citato io? E poi allora si tratta -come ho ricordato nella mia lettera- di luce bianca associata a un elevato indice di resa colori e non solo di elevata resa cromatica!!
A quanto pare l’ing. Soardo è avido di citazioni, così come lo è quando afferma che “come confermato dal direttore di una clinica universitaria, la componente blu ha un effetto “acuto”: sveglia sulla strada, evitando colpi di sonno e incidenti, che cessa quando si rientra a casa”[2]. Chi è questo direttore? Cosa cessa quando si rientra a casa? La strada, forse (visto che è l’unico soggetto alla terza persona singolare)?
E poi, non è vero che non “esistono prove di sorta su effetti “sistemici” su altri organi” [Ndr. gli occhi], visto che nel mio scritto ho citato due studi che riguardano appunto questi effetti. Inoltre, come afferma l’ing. Soardo, la componente blu ha un effetto “acuto” che “sveglia”; se è vero che l’utente della strada risente di questo effetto solo quando è effettivamente in strada, dobbiamo però pensare a tutti coloro che risentono di questa luce indirettamente (quanti apparecchi luminosi riflettono la propria luce all’interno delle case?). Per non parlare poi degli animali che vivono a contatto con queste tecnologie: posso capire che una norma UNI non possa prendere in considerazione tutti questi aspetti, ma alle soglie del 2010 mi aspetterei una maggior sensibilità ambientale da parte di chi studia e progetta le normative (o forse, come al solito, ricadiamo nel “chi se ne frega degli animali?”).
Se non esistono ancora studi approfonditi a riguardo, non significa che gli effetti negativi non ci sono (o forse l’amianto ha cominciato ad essere tossico solo dopo che gli studi ne hanno confermato la pericolosità?).

Sul fronte “risparmio energetico” veniamo invece a sapere che le leggi regionali “portano il peso di aumenti di costi e di consumi di oltre il 20% a carico dei cittadini, come dichiarano anche astronomi in sede internazionale”[2]. Ancora una volta, non sappiamo chi siano questi “astronomi” e quando abbiano affermato tutto ciò, nè di come siano stati calcolati gli aumenti di costo; gradirei però una risposta da parte di chi ha compilato queste benedette leggi regionali e di come si sia permesso di farci pagare il 20% in più.
Nulla viene detto sugli altri sistemi per la riduzione dei consumi (di cui invece, se volete, posso fornire dati a riguardo).

4) Conclusioni (provvisorie)

Sull’onda di queste risposte al fulmicotone vorrei quindi concludere citando il direttore di una nota macelleria, il quale invece afferma che a lui la luce gialla del sodio piace molto, soprattutto nei centri storici antichi; inoltre, in sede internazionale, sembra che la luce gialla del sodio non interferisca con la produzione di uova delle galline che risiedono in prossimità di tali fonti di illuminazione.

Ovviamente sto facendo della facile ironia.

Purtroppo non c’è invece da ridere sulle bufale che vengono raccontate e quindi sull’ostinazione di numerosi professionisti e produttori a voler raccontare delle falsità sui prodotti stradali a LED. Perchè alla fin fine raggirare le pubbliche amministrazioni con false promesse significa incidere ancor di più sui costi sostenuti dal sistema pubblico e quindi sulle nostre tasche.

Sostituire semplicemente una sorgente di illuminazione con un’altra non significa immediatamente fare risparmio o migliorare l’illuminazione.

Installare apparecchi a LED non significa immediatamente fare risparmio o migliorare l’illuminazione.

Ogni problema illuminotecnico va valutato con cura e rappresenta un caso a sè stante: consumi e costi non possono quindi essere generalizzati. E comunque ogni progetto dovrebbe essere presentato con una valutazione costi/benefici; non bastano quattro calcoli (quando ci sono) e belle parole per fare veramente del risparmio.

S.V.B.E.E.Q.V.

Matteo Seraceni

[1] Il Giornale dell’ingegnere, n.11-15 giugno 2009
[2] Il Giornale dell’ingegnere, n.15 settembre 2009
